Поскольку первый ПЛК (программируемый логический контроллер) появился
в 1970 году, эти контроллеры успели получить широкое применение в различных областях
управления станками и технологическими процессами. Разработанные на основе новейших
микропроцессоров и электронных схем, современные ПЛК обладают высокой надежностью,
эффективностью, скоростью и могут работать в сети. Использование ПЛК в автоматизированных
производственных линиях повышает надежность системы, качество продукции, обеспечивает
обмен информацией, эффективность и гибкость, что позволяет снизить затраты на
производство.

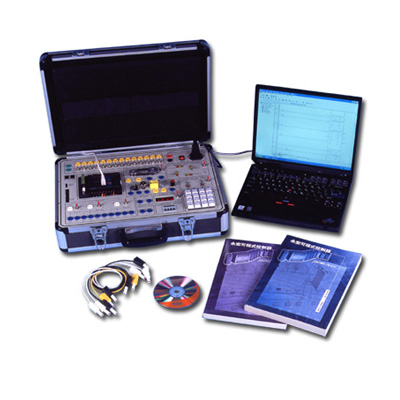

Самодостаточное устройство PLC-100 состоит из главного блока ПЛК FATEK
и устройств ввода-вывода, которые обычно используются для имитации. Тренажер
позволяет студентам получить глубокое понимание теории и применения программируемых
логических контроллеров. Тренажер позволяет студентам идти последовательно от
основ ПЛК к более продвинутым видам управления, используемым в промышленности.
-
Переключатели имитации входа с функциями входных уровней и входных импульсов
для разных входных сигналов
-
Наличие выходного реле позволяет повысить ток нагрузки
-
Удобные программные инструменты разработки на базе Windows
-
Оборудован различными периферийными и другими устройствами, которые поддерживают
внешние расширения, в частности, приспособлен для лабораторных опытов и реализации
проектов
-
Оборудован различными устройствами имитации ввода-вывода для удобства обучения
и наблюдения результатов
-
Использует в качестве терминалов ввода-вывода 4-мм безопасные разъемы, обеспечивающие
физическую безопасность пользователей
-
Имеет форму кейса, обеспечивающую удобство переноски, перемещения и хранения.
Список экспериментов:
1. Операции Win Proladder
．Редактирование многоступенчатой программы
．Тестирование многоступенчатой программы
．Отслеживание состояния
2. Основные схемы управления
．Схема самоблокировки
．Управление мигающей схемой
．Толчковый контроль
．Однокнопочное управление
3. Управление освещением
．Простое управление освещением
．Комплексное управление освещением
4. Управление светофором
．Управление светофором (шаговое)
．Контроллер светофора (обычный)
5. Управление цифровыми часами
．Управление 7-сегментным дисплеем
．Тактовая синхронизация
6. Контроль шагового двигателя
．Контроль скорости и направления
．Функционирование датчика положения
．Шаговый двигатель и датчик положения
．Шаговый дисплей шагового двигателя
7. Управление устройством наполнения бака
．Контроль наполнения бака
．Контроль наполнения бака с барабанным переключателем
8. Управление клавиатурой
．Функционирование клавиатуры
．Управление цифровой блокировкой
9. Контроль двигателя постоянного тока
．Контроллер скорости на базе ШИМ
．Бесконтактные переключатели и Микропереключатели
．Автоматический контроль скорости
10. Многофункциональные тренажеры ПЛК
．Подключение ПЛК с помощью RS-485
．Подключение ПЛК с помощью ethemet
|
