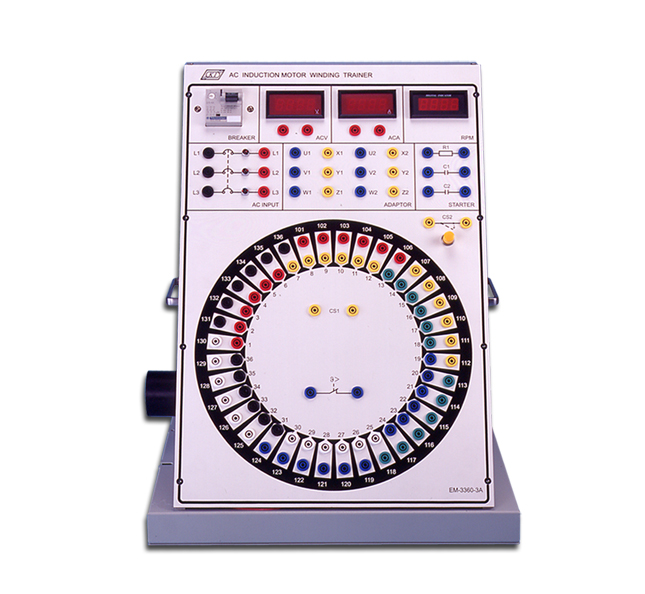

Имитатор обмоток асинхронного электродвигателя переменного тока состоит
из самовозбуждающегося трехфазного асинхронного электродвигателя и однофазного
асинхронного электродвигателя. Пуск однофазного электродвигателя выполняется с
помощью пускового реостата или конденсатора.
Путем выполнения несложных соединений обмоток могут быть изучены различные
типы обмоток электродвигателей. Используя дополнительные модули-блок электромагнитного
торможения (EM-3320-1A) и блок управления системой торможения (EM-3320-1N), имитатор
можно подключать к персональному компьютеру для измерения характеристик различных
типов электродвигателей.
-
Использование 4 мм безопасных разъемов соединения.
-
Понятное обозначение обмоток и использование соединительных проводов различного
цвета позволяют легко выполнять соединение обмоток и облегчают процесс обучения.
-
Блок электропитания совместно с автоматическим выключателем электродвигателя
защищает имитатор от нежелательных последствий, вызванных неправильным соединением
обмоток или другими неверными действиями.
-
Простота подключения к блоку управления системой торможения, а также возможность
измерения и отображения с помощью персонального компьютера характеристик каждой
обмотки электродвигателя в виде графиков.
-
Встраиваемые модули помогают ускорить и облегчить выполнение экспериментов.
Список экспериментов:
1. Однофазный двухполюсной асинхронный электродвигатель
(с дополнительной панелью EM-3360-3A, 1φ2P)
2. Однофазный четырехполюсной асинхронный электродвигатель
(с дополнительной панелью EM-3360-3A, 1φ4P)
3. Однофазный шестиполюсной асинхронный электродвигатель
(с дополнительной панелью EM-3360-3A, 1φ6P)
4. Однофазный двенадцатиполюсной асинхронный электродвигатель
(с дополнительной панелью EM-3360-3A, 1φ12P)
5. Трехфазный двухполюсной асинхронный электродвигатель
(с дополнительной панелью EM-3360-3A, 3φ2P)
6. Трехфазный четырехполюсной асинхронный электродвигатель
(с дополнительной панелью EM-3360-3A, 3φ4P)
7. Трехфазный шестиполюсной асинхронный электродвигатель
(с дополнительной панелью EM-3360-3A, 3φ6P)
8. Трехфазный двенадцатиполюсной асинхронный электродвигатель
(с дополнительной панелью EM-3360-3A, 3φ12P)
9. Трехфазный асинхронный электродвигатель с намоткой обмоток в навал
10. Трехфазный асинхронный электродвигатель с постоянным вращающим
моментом или с постоянной мощностью вращения
|
