PSoC (Программируемая система на плате) — одна из самых инновационных
технологий сегодняшнего дня. Вместо адаптации традиционных MCU с фиксированным
периферийным оборудованием или разработки схемы с дискретными аналоговыми или
цифровыми компонентами разработчик может выбрать единую стандартную PSoC для всего
проекта для приложений с сигналами смешанного типа. Уникальные характеристики
генерирования точных периферийных компонентов, программируемые внутренние контакты
и повторное использование ресурсов платы не только снижают стоимость материалов,
но и уменьшают цикл разработки и инвентарный риск.

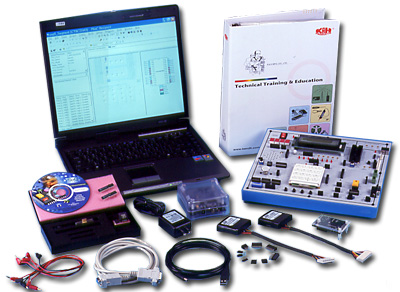

В связи с многочисленными просьбами о создании учебного центра PSoC разработан
CIC-910A для удовлетворения огромного спроса на рынке образования. Представленный
курс обучения CIC-910A сфокусирован на интеграции цифровыхи аналоговых систем,
чтобы объединить эти две сферы разработок и сделать шаг вперед в архитектуре системы
образования для реализации смешанных SoCs. Учебная лаборатория помогает пользователям
понять теорию эксплуатации PSoC и поток архитектуры приложения. С помощью различных
перферийных устройств ввода/вывода и гибких экспериментов пользователи могут эффективно
обучаться программированию PSoC и его аппаратной реализации.
1. CIC-910A содержит плату фирмы «Cypress» Cy8c27443 (28 выводов) с
процессором мощной гарвардской архитектуры со следующими
специализированными характеристиками:
(1) Процессор M8C со скоростью до 24 MГц
(2) 12 аналоговых и 8 цифровых блоков PSoC
(3) Флеш-память на 16Kб для хранения программ с 50,000 циклами
записи/стирания
(4) Статическая память для хранения данных на 256 байт
(5) Отличное соотношение цена/эффективность
2. Обеспечивает гибкость экспериментов за счет различных типов ввода-вывода
(клавиатура, сервомотор, ЖКД, инфракрасный приемопередатчик и пр...), а также
резервирует дополнительные разъемы для самостоятельных упражнений и
продвинутых разработок.
3. В экспериментах для упражнений используется большая часть функциональных
блоков PSoC, и пользователям предоставляется возможность разрабатывать
аналоговые, цифровые или смешанные приложения.
4. Компоненты ввода / вывода выбираются с помощью 8- или 4-разрядных
переходников, с которыми легко работать и проводить эксперименты.
5. Печатная плата и плата PSoC покрыты пластиковым кожухом для защиты от
повреждений.
Список экспериментов:
1.GPIO введение
2.Светодиод управляемый GPIO
3.Тактовый переключатель и светодиод, управляемые GPIO
4.DIP-переключатель и светодиод, управляемые GPIO
5.7-сегментный дисплей, управляемый GPIO
6.Контроль LCM
7.ШИМ
8.ЦАП
9.Контроль ЦАП
10.Генератор случайных чисел
11.Таймер
12.Счетчик
13.UART
14.lrDA инфракрасный приемопередатчик
15.DTMF
16.I2C
17.Приложения
18.LonWorks (опция)
19.Беспроводной (Опция) |
