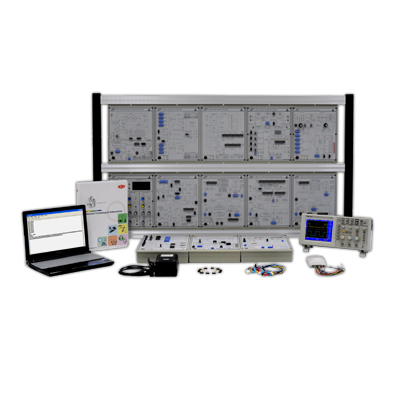

KL-920 применяется с быстродействующими устройствами MCU, DSP и FPGA высокой
гибкости, обеспечивая студентам больше возможностей для настройки и наблюдения
цифровых сигналов данных на каждой передаче.
Учебные темы включают передачу АМн / ЧМн сигналов в беспроводном диапазоне
ISM, кодек с прямой коррекцией ошибок (FEC) (блочный и сверточный коды), форматирование
цифровых данных (преамбула, ID, FEC и CRC), манчестерское кодирование, транспортировочный
кадр SONET (STS-1 и STM-1), TDMA, ИКМ, TDM, DSSS, CDMA, цифровой фильтр и др.
1. Полный формат передающихся цифровых данных, включающий стартовый бит,
преамбулу, идентификатор, данные с кодированием FEC, CRC и стоповый бит
2. Все передающиеся цифровые данные перед их передачей с помощью АМн или
ЧМн кодируются манчестерским кодом.
3. Программируемые данные, скорость передачи данных, идентификатор и шум
задаются с помощью DIP-переключателей.
4. Можно включить или проигнорировать кодирование FEC, механизм CRC и
манчестерское кодирование перед передачей ISM.
5. В канале TDMA передаются или принимаются 3 пакета звуковых сигналов
посредством кадров STS-1 и STM-1
6. Передача по сдвоенному каналу TDM ШИМ-модулированного звукового сигнала
ИКМ или компандер с распределением A/распределением µ
Список экспериментов:
KL-96021
(1) Модуляция данных с расширением спектра
(2) Манчестерское кодирование последовательных данных
KL-96022
(1) Манчестерское декодирование последовательных данных
(2) Идентификация последовательных данных
(3) Декодирование последовательных данных с расширением спектра
(4) Трансивер ISM полосовой АМн
(5) Трансивер ISM полосовой ЧМн
KL-96023
(1) Настройки кода Хэмминга
a. 4-разрядные данные + 3-разрядный корректирующий код
b. 7-разрядные данные + 4-разрядный корректирующий код
(2) Код CRC
(3) Кодирование цифровых последовательных данных
(4) Кодирование (в том числе манчестерское) цифровых последовательных данных
KL-96024
(1) Проверка кода идентификатора
(2) Код CRC и детектирование
(3) Демодуляция цифровых последовательных данных FEC / коррекция ошибок
(4) Демодуляция цифровых последовательных данных FEC (включая манчестерское
кодирование)/коррекция ошибок
(5) АМн/ЧМн модуляция / демодуляция цифровых последовательных данных
(включая манчестерское кодирование)
KL-96025
(1) Перемежение цифровых последовательных данных
(2) Сверточное кодирование цифровых последовательных данных
(3) Код CRC
(4) Кодирование цифровых последовательных данных
(5) Кодирование цифровых последовательных данных (включая манчестерское)
KL-96026
(1) Проверка кода идентификатора
(2) Код CRC и детектирование
(3) Демодуляция Витерби цифровых последовательных данных FEC (манчестерское
кодирование) / коррекция ошибок
(4) АМн / ЧМн модуляция / демодуляция цифровых последовательных данных
(включая манчестерское кодирование)
KL-96027
(1) Трансивер ISM полосовой ЧМн
(2) Тест передачи/приема 1 байта данных
(3) Проверка кода идентификатора
(4) Тест передачи/приема аналогового сигнала
(5) Тест передачи/приема 64 байтов данных (настройки ПК)
(6) Коррекция ошибок в 64-байтовых данных FEC (настройки ПК)
KL-96028
(1) Модуляция TDMA в сети связи с оцифрованной речью
a. Цифровые данные
b. Аналоговый сигнал + цифровые данные
(2) Демодуляция TDMA в сети связи с оцифрованной речью
a. Цифровые данные
b. Аналоговый сигнал + цифровые данные
KL-96029 и KL-96030
(1) Кодирование в системе SONET-STM1
(2) Декодирование в системе SONET-STM1
KL-96031
(1) Последовательные АЦП/ЦАП CODEC с высоким разрешением и высокой частотой
дискретизации
(2) Фильтры FIR на базе цифровой обработки
(3) Работа высокоскоростного АЦП
(4) Преобразование ИКМ и SDAC
(5) ШИМ-модуляция
KL-96032
(1) Модуляция CDMA
(2) Модуляция и демодуляция ортогонального кода CDMA
(3) Модуляция DSSS
(4) Модуляция и демодуляция DSSS
KL-96033
(1) Компандирование цифрового (14-разрядного) сигнала с µ-распределением
(2) Компандирование цифрового (13-разрядного) сигнала с А-распределением
(3) Сжатие TDM цифровых последовательных данных (ведущий/ведомый)
(4) Сжатие TDM аналогового сигнала (ведущий/ведомый)
(5) Расширение TDM цифровых последовательных данных (ведущий/ведомый)
(6) Расширение TDM аналогового сигнала (ведущий/ведомый)
|
