 Моновидеомикроскоп предназначен для вывода цифрового изображения различных объектов в отраженном
или проходящем свете на экран монитора компьютера, а также для проведеня исследований
при помощи окуляров.

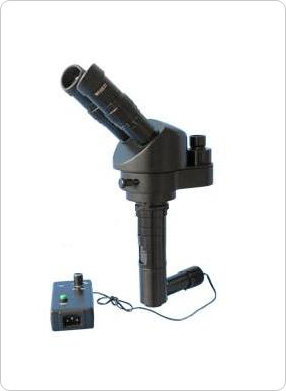

Моновидеомикроскоп Альтами МВ1175 поставляется в двух исполнениях: бинокулярном
(модель МВ1175БС) и тринокулярном (модель МВ1175БТС). При этом возможно приобрести
сначала бинокулярный микроскоп МВ1175БС, а потом, при необходимости, оснастить
его специальным сплиттером, превратив в тринокулярный МВ1175БТС.
Моновидеомикроскоп Альтами МВ1175 можно укомплектовать различными цифровыми камерами с соответствующими адаптерами, а также окулярами 10х, 15х, 20х, 30х, разнообразными
столами или штативами, дополнотельными осветителями (см. брошюру).
Плавное изменение увеличения ZOOM 1.1X-7.5X (1:6.8) позволяет установить точно
такое увеличение предмета исследования, при котором будут видны и четко определяться
необходимые объекты интереса.
Микроскоп Альтами МВ1175 может быть поставлен в нескольких вариантах:
- Альтами МВ1175БС (БТС) - микроскоп со светодиодным коаксиальным осветителем;
- Альтами МВ1175БСП (БТСП) - микроскоп со светодиодным коаксиальным осветителем и комплектом поляризации
для коаксиального осветителя;
- Альтами МВ1175БСД (БТСД) - микроскоп с функцией Click-Stop у кольца плавного увеличения, позволяет фиксировать
целые значения зума (например, 1Х, 2Х и т. д.).
Оптические характеристики МВ1175
Диапазон увеличений трансфокатора
|
1.1Х-7.5Х (кратность 1:6.8) |
Рабочее расстояние
|
73 мм |
Угол наклона окулярных тубусов
|
45° |
Регулировка межзрачкового расстояния
|
52-76 мм
|
Диоптрийная подстройка
|
±6 дптр. |
Встроенный осветитель
|
Коаксиальный светодиодный |
| Максимальный формат подключаемых камер |
1/2" |
| Крепление камер |
C-mount |
Таблица оптических увеличений МВ1175
| Окуляры SWH10X/22 |
Оптическое увеличение, крат |
11Х-75Х |
Поле зрения, мм
|
20-2.93 |
|
Окуляры SWF15X/17* |
Оптическое увеличение, крат |
16.5Х-112.5Х |
| Поле зрения, мм |
15.45-2.27 |
|
Окуляры SWF20X/14* |
Оптическое увеличение, крат |
22Х-155Х |
| Поле зрения, мм |
12.73-1.87 |
|
Окуляры SWF30X/9* |
Оптическое увеличение, крат |
33Х-225Х
|
| Поле зрения, мм |
8.18-1.2 |
| Рабочее расстояние 73 мм |
|
Диапазон изменения увеличений трасфокатора 1.1-7.5X |
* - поставляется по дополнительному заказу.
Для определения итогового увеличения при промежуточных значениях трансфокатора
необходимо увеличение окуляров (10Х, 15Х, 20Х, 30Х) умножить на установленное
увеличение трансфокатора (2Х, 3Х, 4Х, 5.5Х, 7Х и т. д.).
Для определения итогового поля зрения при промежуточных значениях трансфокатора
необходимо поле зрения окуляра (22 мм, 17 мм, 14 мм, 9 мм) разделить на установленное
увеличение трансфокатора (2Х, 3Х, 4Х, 5.5Х, 7Х и т. д.).
Расчет увеличения на экране монитора
| Адаптер 0.5Х |
Оптическое увеличение, крат |
0.55Х-3.75Х |
| Поле зрения, мм** |
11.91х8.95-1.75х1.31 |
| Адаптер 1Х |
Оптическое увеличение, крат |
1.1Х-7.5Х |
| Поле зрения, мм** |
5.95Х4.47-0.87Х0.66 |
| Рабочее расстояние 73 мм |
|
Диапазон изменения увеличений трасфокатора 1.1-7.5X |
** - поле зрения дано для камер с размером датчика 1/2" (6.55 мм (H) x 4.92 мм
(V))
Увеличение на мониторе компьютера высчитывается, как произведение оптического
увеличения из таблицы расчета (выше) на Индекс увеличения, зависящий от размера
монитора и датчика камеры (например, монитор 17" и две камеры с различными датчиками):
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9Х;
- Индекс увеличения (монитор 17" и камера CCD 1/2"): 17×25.4/8*=53.9Х.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2"=8 мм.
Итоговый диапазон увеличений моновидеомикроскопа МВ1175 в стандартной комплектации
с адаптером 1X на экране монитора размером 17" при использовании камеры с форматом
матрицы 1/2" будет равен: от 1.1×53.9=59.3X, до 7.5×53.9=404.3X. |
