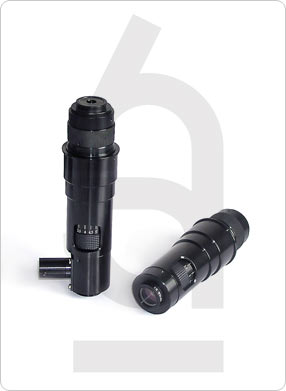

Моновидеомикроскоп Альтами МВ0670 предназначен для вывода цифровых изображений объектов разной природы
на экран монитора или ТВ (соответственно типу камеры).
Комплектуя микроскоп представленными на сайте аксессуарами (столы, держатели,
штативы и т.п.), можно получить инструмент, предназначенный именно для Ваших задач.
А также для Альтами МВ0670 можно использовать различные методы освещения: коаксиальное
светодиодное, кольцевое (бестеневое) и т.д.
Плавное изменение увеличения ZOOM 0.58X-7X (1:12.1) позволяет установить точно
такое увеличение предмета исследования, при котором будут видны и четко определяться
необходимые объекты интереса.
Микроскоп Альтами МВ0670 может быть поставлен в нескольких вариантах:
- Альтами МВ0670 - микроскоп в базовой конфигурации;
- Альтами МВ0670С - микроскоп со светодиодным коаксиальным осветителем;
- Альтами МВ0670СП - микроскоп со светодиодным коаксиальным осветителем и комплектом поляризации
для коаксиального осветителя;
- Альтами МВ0670Д - микроскоп с функцией Click-Stop у кольца плавного увеличения, позволяет фиксировать
целые значения зума (например, 1Х, 2Х и т.д.).
Микроскоп может комплектоваться линзами для варьирования диапазона увеличений
и подбора необходимого рабочего расстояния:
- 0.3х: 293 мм;
- 0.5х: 175 мм;
- 0.75х: 117 мм;
- 1.0х: 82 мм;
- 1.5х: 54 мм;
- 2.0х: 35 мм;
- 5.0х: 10.1 мм.
Технические характеристики Альтами МВ0670
Расчет увеличения на экране монитора
Увеличение на мониторе компьютера высчитывается, как произведение увеличения
из таблицы увеличений (ниже) на Индекс увеличения, зависящий от размера монитора
и датчика камеры (например, монитор 23" и две камеры с различными датчиками):
- Индекс увеличения (монитор 23" и камера CCD 1/3"): 23×25.4/6*=97.3Х;
- Индекс увеличения (монитор 23" и камера CCD 1/2"): 23×25.4/8=73Х.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2"=8 мм.
Итоговый диапазон увеличений МВ0670 в стандартной комплектации с объективом 1X
и адаптером 1X на экране монитора размером 23" при использовании камеры с форматом
матрицы 1/2" будет равен: от 0.58×73=42.3X, до 7×73=511X.
Оптические характеристики МВ0670
| Оптическое увеличение |
0.6X |
2.0X |
4.0X |
7.0X |
| NA |
0.021 |
0.067 |
0.093 |
0.097 |
| Глубина резкости |
3.2 мм |
0.30 мм |
0.11 мм |
0.06 мм |
| Разрешение |
16.0 µm |
5.0 µm |
3.6 µm |
3.5 µm |
| Искажения |
0.32% |
0.22% |
0.19% |
0.16% |
| Установочные размеры |
0
d=45 mm
-0.1 |
| Максимальный формат подключаемых камер |
1/2" |
| Крепление камер |
C-mount |
Таблица увеличений МВ0670
|
Объектив |
CCD адаптер |
|
0.4X |
0.5X |
0.67X |
1X |
1.5X |
2X |
|
0.3X |
Оптическое увеличение |
0.07X
~0.84X
|
0.09X
~1.05X |
0.12X
~1.4X
|
0.17X~2.1X |
0.26X
~3.15X |
0.35X~4.2X |
|
Поле зрения (мм) |
50X66.67
~4.3X5.7 |
40X53.33
~3.43X4.57 |
30X40
~2.57X3.43 |
21.1X28.2
~1.71X2.29 |
13.85X18.46
~1.14X1.52 |
10.3X13.71
~0.86X1.14 |
|
Рабочее расстояние (мм) |
293 |
|
0.5X |
Оптическое увеличение |
0.12X~1.4X
|
0.15X
~1.75X |
0.2X
~2.34X
|
0.29X~3.5X |
0.44X
~5.25X |
0.58X~7X |
|
Поле зрения (мм) |
30X40
~2.57X3.43 |
24X32
2.06X2.74 |
18X24
~1.5X2 |
12.4X16.5
~1.03X1.37 |
8.2X10.91
~0.69X0.91 |
6.2X8.3
~0.51X0.69 |
|
Рабочее расстояние (мм) |
175 |
|
0.75X |
Оптическое увеличение |
0.18X~2.1X
|
0.225X
~2.625X |
0.3X~3.5X
|
0.44X
~5.25X |
0.65X
~7.875X |
0.87X~10.5X |
|
Поле зрения (мм) |
20X26.67
~1.7X2.3 |
16X21.33
~1.37 X1.83 |
12X16
~1.03 X1.37 |
8.2X10.9
~0.69X0.91 |
5.53X7.38
~0.46X0.61 |
4.1X5.52
~0.34X0.46 |
|
Рабочее расстояние (мм) |
117 |
|
1X |
Оптическое увеличение |
0.24X~2.8X |
0.3X~3.5X |
0.4X
~4.69X
|
0.58X~7X |
0.87X
~10.5X |
1.16X~14X |
|
Поле зрения (мм) |
15X20
~1.3X1.7 |
12X16
~1.03X1.37 |
9X12
~0.77X1 |
6.2X8.3
~0.51X0.69 |
4.1X5.52
~0.34X0.46 |
3.1X4.1
~0.26X0.34 |
|
Рабочее расстояние (мм) |
|
|
