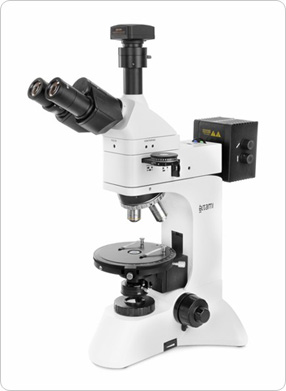

Поляризационный микроскоп Альтами ПОЛАР вариант 3 предназначен для исследований прозрачных и непрозрачных
объектов в проходящем и отраженном свете — обыкновенном и поляризованном.
Области применения: геология, петрография, минералогия, кристаллография, углепетрография,
биология, медицина, химия, криминалистика.
Альтами ПОЛАР 3 имеет компактную конструкцию, в следствие чего не занимает на
рабочем месте много места. Для своих размеров микроскоп обладает очень широким
набором функциональных особенностей.
Микроскоп комплектуется промежуточным тубусом с линзами Бертрана для проведения
коноскопических исследований. Эта функция будет полезна для идентификации одноосных
и двуосных кристаллов, а также для оценки других оптических характеристик.
Отличительные особенности:
- возможность работы в простом поляризованном свете, проведение ортоскопических
и коноскопических исследований;
- вращающиеся поляризатор и анализатор на 360°;
- в комплекте набор компенсаторов (λ, λ/4 и кварцевый клин I-IV порядков) для количественных измерений
процессов замедления;
- круглый предметный столик позволяет измерять углы с точностью до 0.1°;
- встроенный механизм ограничения хода столика для защиты препарата при быстрой
смене;
- возможность проведения исследований в проходящем и отраженном поляризованном
свете;
- тринокулярная насадка позволяет подключать цифровые устройства захвата изображения
с микроскопа, в комплект входит цифровая камера 3 Мпикс и программное обеспечение
Altami Studio для управления камерой и анализа изображений;
- опционально к микроскопу поставляется съемный препаратоводитель.
Является аналогом поляризационного микроскопа ПОЛАМ Р-312.
Технические характеристики Альтами ПОЛАР 3
| Методы контрастирований: |
в проходящем и отраженном свете:
- светлое поле;
- поляризация. |
|
Увеличение: |
50X-1200X (до 2000X*). |
|
Насадка: |
- тринокулярная, вращаемая на 360°, с наклоном 30°;
- диоптрийная подстройка (±5 диоптрий);
- изменяемое межзрачковое расстояние 55-75 мм;
- деление светового потока 0/100 100/0. |
|
Окуляры: |
- WF10X/22 мм;
- WF10X/22 мм со шкалой;
- WF20X/12 мм. |
|
Штатив: |
- из отлитого под давлением алюминия;
- окрашенный огнеупорной эмалью;
- основание 238х190 мм с резиновыми ножками. |
|
Объективы: |
планахроматические "на бесконечность" без натяжений:
- PL L POL 5X/0.12 ∞/- (26.1 мм);
- PL L POL 10X/0.25 ∞/0 (20.2 мм);
- PL L POL 20X/0.40 ∞/0 (8.80 мм)*;
- PL L POL 40X/0.65 ∞/0 (3.98 мм) (подпружиненный);
- PL L POL 50X/0.70 ∞/0 (3.68 мм) (подпружиненный)*;
- PL L POL 60X/0.70 ∞/0 (3.18 мм) (подпружиненный);
- PL L POL 80X/0.80 ∞/0 (1.25 мм) (подпружиненный)*;
- PL L POL 100X/0.85 ∞/0 (0.4 мм) (подпружиненный)*.
|
|
Освещение: |
- по классической системе Келера;
- модуль отраженного света с блоком осветителя;
- встроенный в основание осветитель проходящего света;
- плавная регулировка яркости в осветителях отраженного и проходящего света;
- центрируемые галогенные лампы 6 В/30 Вт в осветителях отраженного и проходящего
света;
- питание от 220В, 50Гц. |
| Предметный столик: |
- круглый столик, диаметр 150 мм, вращаемый на 360°;
- градуировка столика через 1°;
- нониус для измерения углов с точностью до 0.1°;
- препаратоводитель, диапазон перемещений 30х25 мм*. |
| Револьверное устройство: |
4-х позиционное (5-ти позиционное*) с центрируемыми гнездами. |
| Конденсор: |
- регулируемый по высоте конденсор Аббе N.A.=1.25;
- снабжен держателем светофильтров;
- с регулируемой ирисовой диафрагмой;
- снабжен откидной линзой. |
|
Фокусировка: |
- коаксиальные винты грубой и точной фокусировки;
- встроенный механизм для защиты препарата при быстрой смене;
- регулировка плавности хода. |
| Светофильтры: |
- встроенное в модуль отраженного света колесо со светофильтрами (синий, зеленый,
желтый, матовый). |
| В комплекте: |
- λ компенсатор;
- λ/4 компенсатор;
- кварцевый клин;
- центрируемая линза Бертрана;
- встроенный в конденсор поляризатор для проходящего света, вращаемый на 360°;
- встроенный в модуль отраженного света поляризатор для отраженного света, вращаемый
на 360°;
- встроенный в модуль отраженного света анализатор, вращаемый на 360°;
- объект-микрометр с двумя шкалами: 100х0.01 мм и 100х0.01 см;
- пылезащитный чехол;
- руководство по эксплуатации. |
|
Цифровая камера: |
- тип камеры: цветная CMOS 3 Mпикс**;
- размер сенсора: 1/2";
- максимальное разрешение: 2048x1536;
- размер пикселя: 3.2х3.2 мкм;
- чувствительность: 1.0 В/люкс-сек. (550 нм);
- динамический диапазон: 61 дБ;
- скорость передачи (зависит от ПК):
10 кадров в секунду (2048x1536),
30 кадров в секунду (1024x768),
43 кадра в секунду (680х510);
- спектральный диапазон: 400-650 нм (с ИК-фильтром);
- питание: от USB (+5 В);
- экспозиция: автоматическая/ручная, электронный скользящий затвор (ERS), 0.244~2000
мс;
- в комплекте: программное обеспечение, USB кабель.
** - возможно укомплектовать другой камерой на выбор |
|
Программное обеспечение: |
Altami Studio - сертифицированная программа для управления устройствами захвата
изображения, а также для анализа и обработки полученных кадров.
Особенности программного обеспечения Altami Studio:
- сертифицировано по ГОСТ Р 8.654-2009, ГОСТ Р ИСО/МЭК 12119-2000, ГОСТ Р ИСО
9127-94, Р 8.596-2002, МИ 2955-2010;
- управление видеокамерами, вебкамерами, фотоаппаратами и их настройками (яркость,
гамма, насыщенность, экспозиция, усиление, кадровое накопление и многое другое);
- запись полноценного видео, а также захват одиночных кадров из видеопотока;
- проведение измерений объектов (длина, площадь, периметр) на изображении в реальных
величинах и статистическая обработка результатов;
- преобразования изображений (геометрические, морфологические, пороговые и др.);
- операции для устранения дефектов изображения, возникших при съемке (выравнивание
освещенности, сглаживание шумов и т. д.);
- возможность проведения измерений, анализа и обработки изображений как на статичном
изображении, так и на видеопотоке с камеры в онлайн-режиме. |
* - поставляется по отдельному заказу
|
