При создании взяты во внимание недостатки и сохранены достоинства предыдущей
модели. Полностью обновлен дизайн микроскопа, основа микроскопа — оптическая система
скорректированная "на бесконечность", объектив с максимальным увеличением работает
без масла, то есть воздушно-иммерсионный, причем все объективы позволяют работать
в светлом и темном поле.
Альтами МЕТ 3Т в базовой комплектации оснащен C-mount адаптером и цифровой USB
камерой разрешением 3 Мпикс.

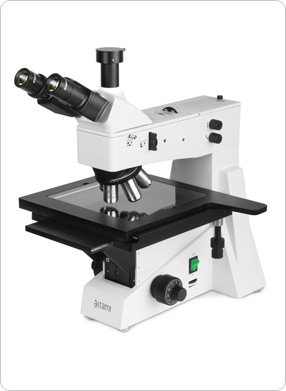

Металлографический микроскоп Альтами МЕТ 3Т предназначен для исследования непрозрачных
объектов в отраженном свете в светлом и темном поле при прямом коаксиальном освещении,
что определяет сферу его использования: металлографические лаборатории научно-исследовательских
институтов и предприятий металлургической, машиностроительной, электронной, и
других отраслей промышленности.
Благодаря наличию удобного предметного столика большого размера Альтами МЕТ 3Т является
инспекцонным микроскопом, что позволяет применять его в области микроэлектроники
для наблюдения, в том числе, фотошаблонов, печатных плат, интегральных микросхем,
а также кремниевых пластин.
С помощью камеры или фотоаппарата можно получать цифровые снимки высокого качества,
выводить их на экран компьютера или телевизора, обрабатывать и анализировать с помощью
различных программ.
Технические характеристики Альтами МЕТ 3Т
|
Методы контрастированийв отраженном свете: |
- светлое поле;
- темное поле;
- поляризация. |
|
Увеличение: |
50X-1600Х (без использования иммерсионного масла). |
|
Насадка: |
- тринокулярная с наклоном 30°;
- диоптрийная подстройка ±5 диоптрий;
- изменяемое межзрачковое расстояние 55-75 мм. |
|
Окуляры: |
- WF10X/22 мм;
- WF10X/22 мм с перекрестием и шкалой (100 делений);
- WF20X/12 мм. |
|
Объективы: |
Планахроматические объективы для светлого и темного поля на бесконечность (Infinity
Color Corrected System):
- PL L 5X/0.12 BD ∞/- (рабочее расстояние 9.7 мм);
- PL L 10X/0.25 BD ∞/0 (р. р. 9.3 мм);
- PL L 20X/0.40 BD ∞/0 (р. р. 7.2 мм);
- PL L 40X/0.60 BD ∞/0 (р. р. 3.0 мм) (подпружиненный)*;
- PL L 50X/0.70 BD ∞/0 (р. р. 2.5 мм) (подпружиненный);
- PL L 60X/0.70 BD ∞/0 (р. р. 1.9 мм) (подпружиненный)*;
- PL L 80X/0.80 BD ∞/0 (р. р. 0.8 мм) (подпружиненный);
- PL L 100X/0.85 BD ∞/0 (р. р. 0.2 мм) (подпружиненный)*. |
| Освещение: |
- система освещения Epi-Kohler;
- регулируемые апертурная и полевая диафрагмы;
- плавная регулировка яркости освещения;
- колесо со светофильтрами (синий, зеленый, желтый, матовый);
- источник освещения галогенная лампа, 12 В/50 Вт. |
| Предметный столик: |
- прямоугольный 280х270 мм;
- двухкоординатный, с коаксиально расположенными ручками управления перемещением
стола;
- диапазон перемещений 204х204 мм;
- максимально допустимый вес образца 1 кг.
возможно заказать микроскоп со столом, снабженным светодиодным модулем для исследований
в проходящем свете. |
| Револьверное устройство: |
5-гнездное, с точной фиксацией объективов относительно оптической оси. |
|
Штатив: |
- из отлитого под давлением алюминия;
- окрашен огнеупорной эмалью;
- с резиновыми ножками. |
|
Фокусировка: |
- коаксиальные винты грубой и точной фокусировки;
- встроенный механизм для защиты препарата при быстрой смене;
- регулировка жесткости хода;
- шаг точной фокусировки 0.008 мм. |
| В комплекте: |
- объект-микрометр с двумя шкалами (100х0.01 мм и 100х0.01 см) и двумя калибровочными
точками (d=0.15 мм и d=0.07 мм);
- поляризатор и анализатор;
- пылезащитный чехол;
- руководство по эксплуатации. |
* -поставляется по дополнительному заказу. |
