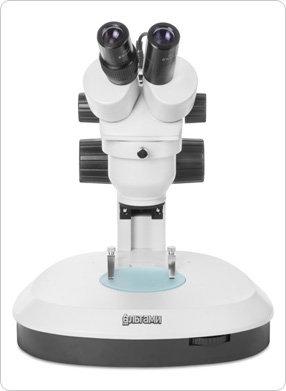

Альтами СМ1/3 - микроскоп с двумя дискретными значениями объективной части. Отсутствие
плавной регулировки увеличения значительно снижает стоимость прибора, что может
порадовать индивидуальных предпринимателей, а также небольшие фирмы по ремонту
различной электронной техники.
Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости
исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся
на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать
для визуального анализа образцов.
Общее оптическое увеличение наблюдаемого объекта может достигать 90Х (с дополнительными
окулярами SWF30X/9). Дополнительно к стандартной комплектации можно заказать окуляр
SWH10X/23 мм с перекрестием и шкалой (200 делений).
Конструкция микроскопа позволяет устанавливать на все штативы и столы для стереомикроскопов,
а также крепить кольцевые осветители.
В базовой комплектации микроскоп Альтами СМ1/3 оснащен окулярами SWH10X/23 мм.
Технические характеристики стереомикроскопа Альтами СМ1/3
| Оптическая система: |
Грену (Greenough Optical System). |
| Смена увеличения: |
дискретная.
|
| Общий диапазон возможных увеличений: |
10X-90X
(с дополнительной оптикой).
Для определения итогового увеличения и поля зрения в различных комплектациях
см. таблицу увеличений стереомикроскопа. |
| Насадка: |
бинокулярная. |
| Рабочее расстояние: |
105 мм. |
| Угол наклона окулярных тубусов: |
45°. |
| Регулировка межзрачкового расстояния: |
в пределах диапазона 52-75 мм. |
Диоптрийная
подстройка: |
на левой окулярной трубке;
диапазон подстройки ±6 дптр. |
| Посадочный диаметр |
76 мм.
|
Габаритные размеры
(только голова): |
137 (Д) х 139.5 (Ш) х 200 (В) мм |
| Стол: |
- монолитный, со встроенными галогенными осветителями проходящего и отраженного
света 6В 10Вт;
- диапазон фокусировки 95 мм;
- в комплекте черно-белая и стеклянная пластины для стола диаметром 94 мм и два
зажима для препаратов. |
| Окуляры: |
- SWH10X/23 (пара);
- SWH10X/23 со шкалой*;
- SWH10X/23 с сеткой*;
- SWF15X/17 (пара)*;
- SWF20X/14 (пара)*;
- SWF30X/9 (пара)*. |
| Объективы: |
- 1х;
- 3х. |
* - поставляется по дополнительному заказу.
Таблица увеличений стереомикроскопа Альтами СМ1/3
Объек-
тивы
|
Окуляры |
SWH10X/23
|
SWF15X/17* |
SWF20X/14* |
SWF30X/9* |
Увели-
чение, крат |
Диаметр поля
зрения, мм |
Увели-
чение, крат |
Диаметр поля
зрения, мм |
Увели-
чение, крат |
Диаметр поля
зрения,
мм |
Увели-
чение, крат
|
Диаметр поля
зрения,
мм |
| 1Х |
10 |
23 |
15 |
17 |
20 |
14 |
30 |
9 |
| 3Х |
30 |
7.67
|
45 |
5.67 |
60
|
4.67 |
90 |
3 |
* - поставляется по дополнительному заказу. |
