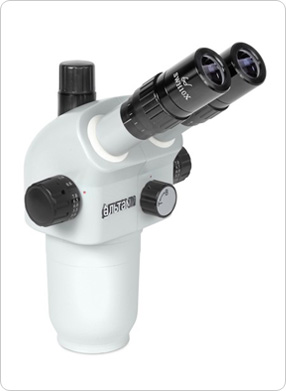

Стереомикроскоп Альтами СМ0870 (СМ0870-Т) предназначен для наблюдения объемных
изображений различных объектов исследований в отраженном или проходящем свете
(в зависимости от типа стола и освещения).
Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости
исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся
на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать
для визуального анализа образцов.
Микроскоп может применяться в различных областях промышленности, в сборочных
цехах приборостроительных отраслей, в исследовательских лабораториях, в лабораториях
горнодобывающей промышленности и др.
Стереомикроскоп может поставляться как в бинокулярном исполнении (Альтами СМ0870),
так и в тринокулярном (Альтами СМ0870-Т). В комплекте к тринокулярному микроскопу можно приобрести цифровую USB камеру от 1.3 до 5 Мпикс.
Стереомикроскоп Альтами СМ0870 (СМ0870-Т) имеет модульную конструкцию, т. е.
заказчик имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую
его задачам. На выбор оптика, столы, осветители.

Стереомикроскоп Альтами СМ0870 (СМ0870-Т) оснащен в базовой комплектации окулярами
SWH10X/23 мм.
Дополнительно к стандартной комплектации можно заказать окуляр WF10X/23 мм с
перекрестием и шкалой (200 делений).
- Диапазон плавного увеличения микроскопа: 0.8X-7.0X; кратность трансфокатора:
1:8.8.
- Рабочее расстояние: 108 мм в базовой комплектации, с дополнительной оптикой до
275 мм.
- Видимое увеличение: 8X-70X в базовой комплектации, с дополнительной оптикой:
3X-420X.
- Видимое поле: 28.7-3.3 мм в базовой комплектации, с дополнительной оптикой: 74.3-0.6
мм.
- Окуляры: SWH10X/23 мм в базовой комплектации.
- Окулярные тубусы расположены под углом 45°.
- Диоптрийная подстройка ±6 дптр.
- Регулируемое межзрачковое расстояние: 52-76 мм.
- Плавное изменение увеличения без потери качества.
-
Технические характеристики стереомикроскопа Альтами СМ0870 (СМ0870-Т)
| Оптическая система: |
Грену (Greenough Optical System). |
Кратность
трансфокатора: |
8.8:1 (08X-70X)
плавная смена увеличения. |
| Общий диапазон возможных увеличений: |
3X-420X
(с дополнительной оптикой).
Для определения итогового увеличения, поля зрения и рабочего расстояния в различных
комплектациях см. таблицу увеличений стереомикроскопа. |
| Насадка: |
бинокулярная (СМ0870) или тринокулярная (СМ0870-Т).
Возможно укомплектовать цифровой камерой
на выбор*. |
| Угол наклона окулярных тубусов: |
45°. |
| Регулировка межзрачкового расстояния: |
в пределах диапазона 52-75 мм. |
Диоптрийная
подстройка: |
независимая, для двух окуляров;
диапазон подстройки ±6 дптр. |
| Посадочный диаметр: |
76 мм.
|
Габаритные размеры
(только голова): |
161 (Д) х 189 (Ш) х 248 (В) мм.
|
| Штативы, столы с микроподвижками, осветители, держатели*: |
более 30 наименований аксессуаров: см. брошюру.
Помощь в выборе осветителя. |
| Окуляры: |
- SWH10X/23 (пара);
- SWH10X/23 со шкалой*;
- SWH10X/23 с сеткой*;
- SWF15X/17 (пара)*;
- SWF20X/14 (пара)*;
- SWF30X/9 (пара)*. |
| Объективы: |
- 0.37Х*;
- 0.5Х*;
- 0.7X*;
- 1.5X* ;
- 2.0Х*. |
* - поставляется по дополнительному заказу.
Таблица увеличений стереомикроскопа Альтами СМ0870
| Окуляры: |
SWH10X/23 |
SWF15X/17* |
SWF20X/14* |
SWF30X/9* |
Объективы
(рабочее
расстояние): |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Без объектива
(108 мм) |
8-70 |
28.7-3.3 |
12-105 |
21.3-2.4 |
16-140 |
17.5-2 |
24-210 |
11.3-1.3 |
0.37X*
(275 мм) |
3-25.9 |
74.3-8.5 |
4.4-38.9 |
57.4-6.6 |
5.9-51.8 |
47.3-5.4 |
8.8-77.7 |
30.4-3.5 |
0.5X*
(195 мм) |
4-35 |
57.5-6.6 |
6-52.5 |
42.5-4.9 |
8-70 |
35-4 |
12-105 |
22.5-2.6 |
0.75X*
(145 мм) |
5.6-49 |
41.1-4.7 |
8.4-73.5 |
30.4-3.5 |
11.2-98 |
25.9-2.9 |
16.8-147 |
16.1-1.8 |
1.5X*
(58 мм) |
12-105 |
19.2-2.2 |
18-157.5 |
14.2-1.6 |
24-210 |
11.7-1.3 |
36-315 |
7.5-0.9 |
2.0X*
(35 мм) |
16-140 |
14.4-1.6 |
24-210 |
10.6-1.2 |
32-280 |
8.7-1 |
48-420 |
5.6-0.6 |
* - поставляется по дополнительному заказу.
Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:
- увеличения значения трансфокатора микроскопа;
- увеличения установленного объектива;
- увеличения установленного адаптера;
- Индекса увеличения, зависящего от размеров монитора и датчика камеры.
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9;
- Индекс увеличения (монитор 19" и камера CCD 1/2"): 19×25.4/8*=60.3;
- Индекс увеличения (монитор 14" и камера CCD 2/3"): 14×25.4/11*=32.3.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.
Пример.
Изображение объекта исследования, при использовании микроскопа Альтами СМ0870Т
(c уcтановленным объективом 0.37 крат) и цифровой камеры Altami USB 6600R5 1CMOS
(c адаптером 1Х), просматриваемое на 21" мониторе, может быть увеличено в диапазоне:
- от 0.8×0.37×1×(21×25.4/16)=9.86 крат;
- до 7.0×0.37×1×(21×25.4/16)=86.34 крат. |
