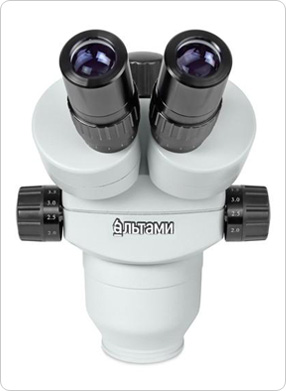

Стереомикроскоп Альтами СМ1065 (СМ1065-Т), предназначен для получения объемного
изображения предметов в отраженном или проходящем свете.
Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости
исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся
на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать
для визуального анализа образцов.
Стереоскопический микроскоп может применяться в сборочных цехах приборостроительных
отраслей, в цехах и лабораториях контроля качества, в исследовательских лабораториях,
в лабораториях горнодобывающей промышленности и в других областях промышленности.
Альтами СМ1065 (СМ1065-Т) может поставляться как в бинокулярном исполнении (Альтами
СМ1065), так и в тринокулярном (Альтами СМ1065-Т). К микроскопу в тринокулярном исполнении можно дополнительно приобрести цифровую камеру от 1.3 до 5 MPix, установив которую,
можно получать цифровые снимки объектов исследований и сохранять их на компьютере.
Стереомикроп Альтами СМ1065 (СМ1065-Т) имеет модульную конструкцию, т. е. заказчик
имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую его
задачам. На выбор оптика, столы, осветители.

С микроскопом Альтами СМ1065 (СМ1065-Т) в базовой комплектации поставляются окуляры
SWH10X/23 мм.
Дополнительно к стандартной комплектации можно заказать окуляр SWH10X/23 мм с
перекрестием и шкалой (200 делений).
- Диапазон плавного увеличения микроскопа: 1.0X-6.5X; кратность трансфокатора:
1:6.5.
- Рабочее расстояние: 118 мм в базовой комплектации, с дополнительной оптикой до 275
мм.
- Видимое увеличение: 10X-65X в базовой комплектации, с дополнительной оптикой:
3.7X-390X.
- Видимое поле: 23-3.5 мм в базовой комплектации, с дополнительной оптикой: 0.7-62.2
мм.
- Окуляры: SWH10X/23 мм в базовой комплектации.
- Бинокуляр расположен под углом 45° и поворачивается на 360°.
- Диоптрийная подстройка ±6 дптр.
- Регулируемое межзрачковое расстояние: 52-75 мм.
- Плавное изменение увеличения без потери качества.
Технические характеристики стереомикроскопа Альтами СМ1065 (СМ1065-Т)
| Оптическая система: |
Грену (Greenough Optical System). |
| Кратность трансфокатора: |
6.5:1 (10X-65X)
плавная смена увеличения. |
Общий диапазон возможных
увеличений: |
3.7X-390X
(с дополнительной оптикой).
Для определения итогового увеличения, поля зрения и рабочего расстояния в различных
комплектациях см. таблицу увеличений стереомикроскопа. |
Насадка:
|
бинокулярная (СМ1065) или тринокулярная (СМ1065-Т).
Возможно укомплектовать цифровой камерой
на выбор*. |
| Угол наклона окулярных тубусов: |
45° |
| Регулировка межзрачкового расстояния: |
в пределах диапазона 52-75 мм. |
| Диоптрийная подстройка: |
независимая, для двух окуляров;
диапазон подстройки ±6 дптр. |
| Посадочный диаметр: |
76 мм.
|
Габаритные размеры
(только голова): |
154 (Д) х 182 (Ш) х 230 (В) мм.
|
| Штативы, столы с микроподвижками, осветители, держатели*: |
более 30 наименований аксессуаров: см. брошюру.
Помощь в выборе осветителя. |
| Окуляры: |
- SWH10X/23 (пара);
- SWH10X/23 со шкалой*;
- SWH10X/23 с сеткой*;
- SWF15X/17 (пара)*;
- SWF20X/14 (пара)*;
- SWF30X/9 (пара)*. |
| Объективы: |
- 0.37Х*;
- 0.5Х*;
- 0.7X*;
- 1.5X* ;
- 2.0Х*. |
* - поставляется по дополнительному заказу.
Таблица увеличений стереомикроскопа Альтами СМ1065
| Окуляры: |
SWH10X/23 |
SWF15X/17* |
SWF20X/14* |
SWF30X/9* |
Объективы
(рабочее
расстояние): |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Увеличение, крат |
Видимое поле, мм |
Без объектива
(118 мм) |
10-65 |
23-3.5 |
15-97.5 |
17-2.6 |
20-130 |
14-2.2 |
30-195 |
9-1.4 |
0.37X*
(275 мм) |
3.7-24.1 |
62.2-9.6 |
5.5-36.1 |
45.9-7.3 |
7.4-48.1 |
37.8-5.8 |
11.1-72.2 |
24.3-3.7 |
0.5X*
(195 мм) |
5-32.5 |
46-7 |
7.5-48.8 |
34-5.2 |
10-65 |
28-4.2 |
15-97.5 |
18-2.7 |
0.7X*
(145 мм) |
7-46 |
32.9-5 |
10.5-69 |
24.3-3.7 |
14-92 |
20-3.1 |
21-138 |
12.9-2 |
1.5X*
(58 мм) |
15-98 |
15.3-2.3 |
22.5-147 |
11.3-1.7 |
30-196 |
9.3-1.4 |
45-294 |
6-0.9 |
2.0X*
(35 мм) |
20-130 |
11.5-1.8 |
30-195 |
8.5-1.3 |
40-260 |
7-1.1 |
60-390 |
4.5-0.7 |
* - поставляется по дополнительному заказу.
Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:
- увеличения значения трансфокатора микроскопа;
- увеличения установленного объектива;
- увеличения установленного адаптера;
- Индекса увеличения, зависящего от размеров монитора и датчика камеры.
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9;
- Индекс увеличения (монитор 19" и камера CCD 1/2"): 19×25.4/8*=60.3;
- Индекс увеличения (монитор 14" и камера CCD 2/3"): 14×25.4/11*=32.3.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.
Пример.
Изображение объекта исследования, при использовании микроскопа Альтами СМ1065Т
(c уcтановленным объективом 0.5 крат) и цифровой камеры Altami USB 3150R6 1/2CMOS
(c адаптером 0.5Х), просматриваемое на 17" мониторе, может быть увеличено в диапазоне:
- от 1.0×0.5×0.5×(17×25.4/8)=13.49 крат;
- до 6.5×0.5×0.5×(17×25.4/8)=87.71 крат. |
